S-Beam


S-Beam Overview

상부플랜지와 웨브는 항복강도 SM355, 하부플랜지는 항복강도 SM420을 사용하여 하이브리드 단면을 구성한
공법으로 H형강과 성능 및 시공은 동일하면서 경제적인 설계가 가능한 신개념 Beam

1
경제적 설계 가능
철골 단위중량 감소로
공사비 10~20% 절감 가능
2
H형강과 동일 구조
H형강과 동일한 BH제품으로
내화, 접합 등 모두 동일
3
설계 변경 용이
Beam(작은보) 변경시 별도
심의없이 대체 가능

이지파트너의 S-Beam은 강재와 콘크리트를 결합해 만든 고성능 하이브리드 구조보로,
강도는 높이고 무게는 줄여 효율적인 구조를 실현합니다.
Pos-H형 강재를 사용해 제작 품질과 내진 성능을 강화하고, 현장 조건에 맞는 맞춤형 설계도 가능합니다.

S-Beam 개요

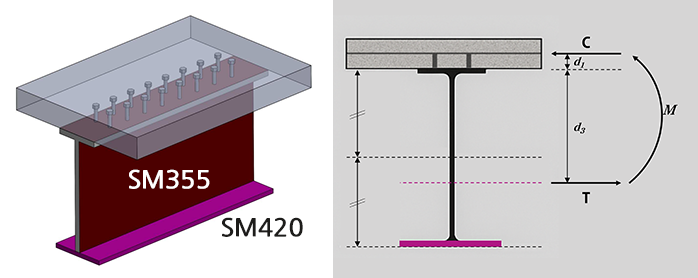

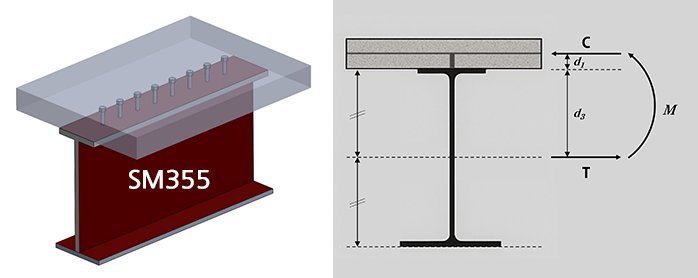

d1 : 콘크리트의 압축력으로부터 강재 단면의 상단까지의 거리 일정
d3 : 강재 전단면이 인장항복할때 인장력의 합으로 부터 강재하단까지거리가 증가하면서 강도 증진
Beam의 소성중립축 위치가 강재하단에 위치하여 강도 증가

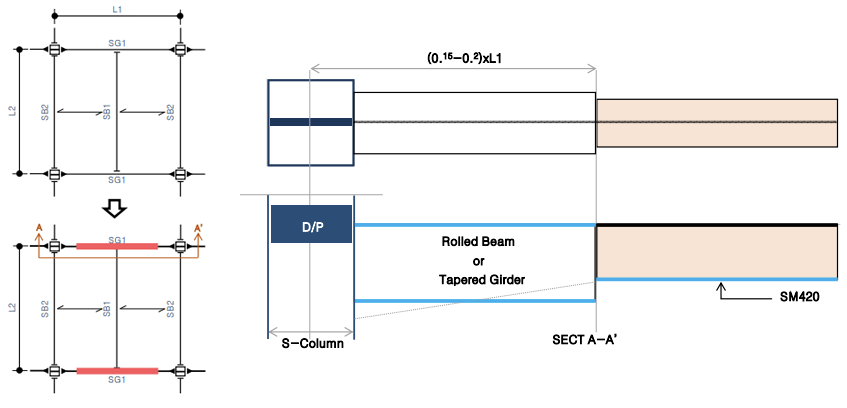

Girder


스팬(L1)의 중앙부(0.6-0.7L)만 적용 L2
Girder 단부 상하부플랜지 와 중앙부의 하부플랜지에 SM420 사용

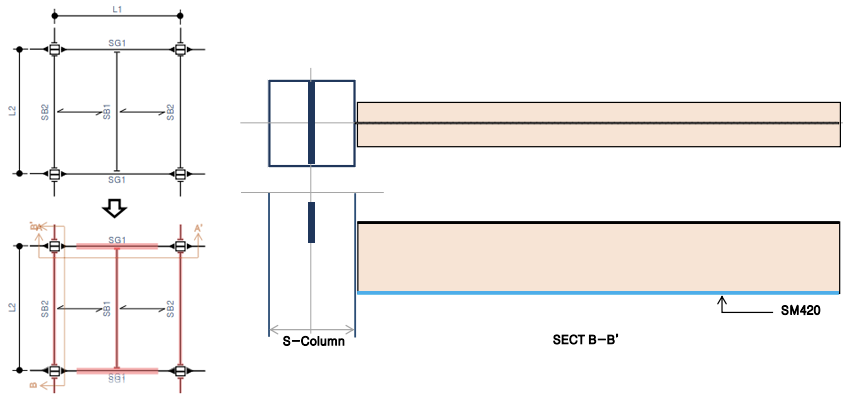

Beam


전단면(L2) 사용 / 합성보 설계 / 상하부 플랜지 동일폭 / 판폭두께비 고려
