SPS tech가 보유하고 있는 전문엔지니어링의 풍부한 경험과 지식을 소개합니다.

SPS공법 시공 순서


SPS Work Flow

공지사항 목록
분류 DOWN-UP UP-UP TOP-DOWN

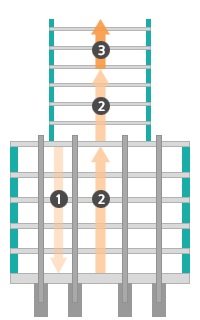

개념도 DOWN-UP DOWN-UP DOWN-UP

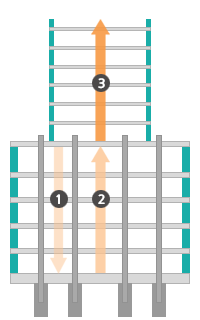

시공개념 ①지하 굴착 및 슬래브 타설 후 기초 타설
②지하 잔여 골조 공사 후
③지상층 공사		 ①지하 굴착 및 슬래브 타설 후 기초 타설
②지하 잔여 골조 공사 및 지상층 공사 병행

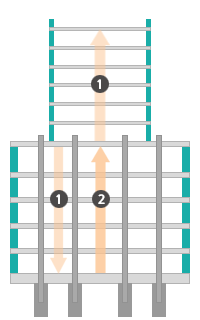

③지상층 공사		 ①지하 굴착 및 슬래브 타설, 지상층 공사 병행
②지하 잔여 골조 공사 및 지상층 공사 병행
장점 -UP-UP, TOP-DOWN 대비 공사비 절감 -소규모 현장에 대한 적용성 우수
-TOP-DOWN 대비 철골 지둥 규격이 적어
  졍제성 유리		 -500평 이상의 현장에서 1층 장비운용이
  가능할 경우 적용성 우수
-공기 단축 효과 가장 큼
단점 -지하 잔여 골조 공사 후 지상 층 공사 착수로,
  UP-UP, TOP-DOWN 대비 공기 단축 불리		 -공기 절감 효과는 있으나 TOP-DOWN 대비
  공기 단축 효과 다소 불리		 -시공시 축력 증가로 철골 기둥 규격이 커져
  DOWN-UP, UP-UP 대비 공사비 증가
-현장타설말뚝 구경이 커져 공사비 증가

SPS공법은 슬래브 타설 후 기초 타설을 기본으로 3가지 시공 FLOW를 가집니다.

  • DOWN-UP 방식은 지하 잔여 골조 공사 후 지상층 공사를 진행
    • .
  • UP-UP 방식은 지하 잔여 골조 공사와 지상층 공사를 병행 후 지상층 공사를 진행
  • TOP-DOWN 방식은 지하 굴착과 지상층 공사를 병행하며, 지하층 슬래브 타설을 진행

SPS공법 시공 순서 [UP-UP 적용시]


SPS Work Flow [Type UP-UP]

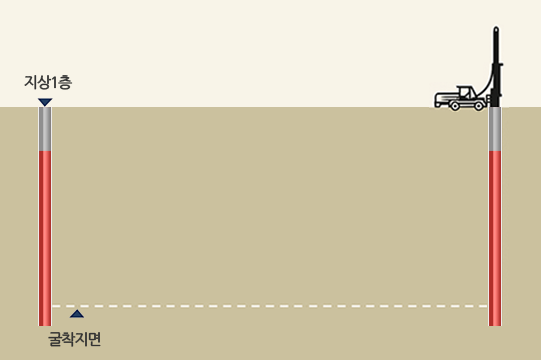

DOWN-UP

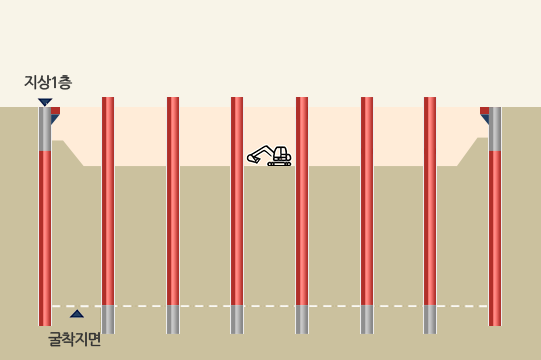

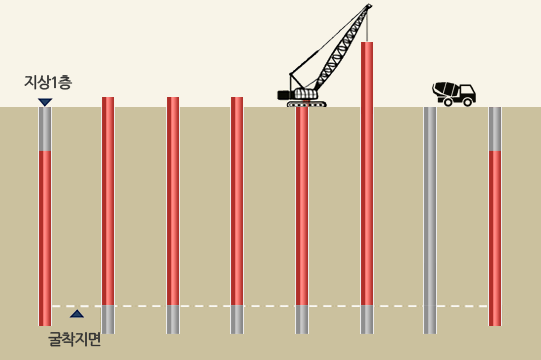

STEP 02. 현장타설말뚝 시공

DOWN-UP

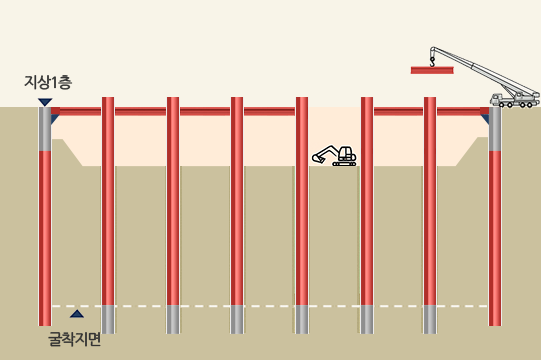

STEP 04. 지상1층 철골 G&B 설치

DOWN-UP

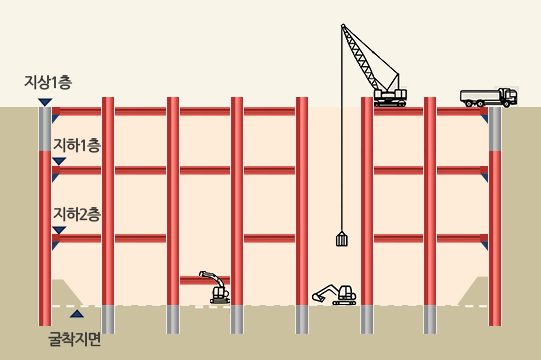

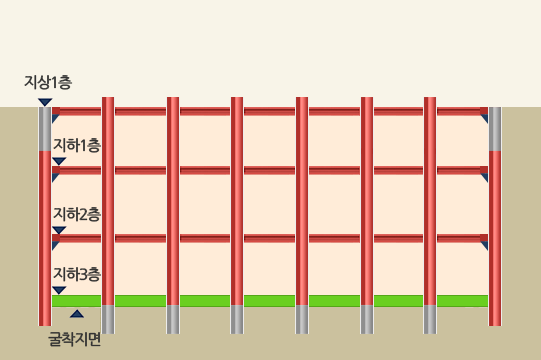

STEP 06. 최종 굴착 및 기초 타설

DOWN-UP

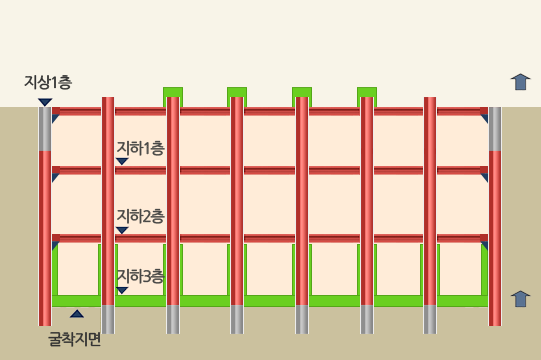

STEP 07. 지상 골조 시공 및 지하층 잔여 골조 시공(UP-UP)

DOWN-UP

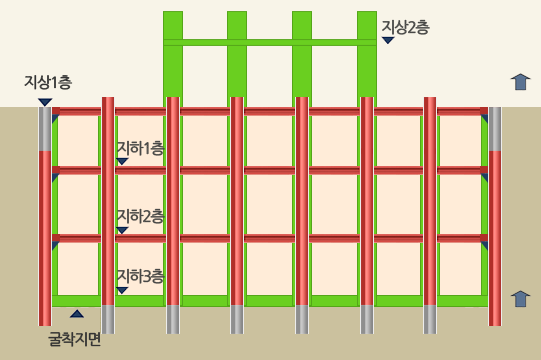

STEP 08. 지상 골조 시공 및 지하층 잔여 골조 완료

SPS공법을 더욱 효율적으로 개선한 UP-UP 방식
1.지하 구조물을 시공하면서 동시에 지상 구조물도 함께 올리는 공법
2.UP-UP 방식은 지하 구조물을 지하에서 지상 방향으로 시공하면서, 동시에 지상 구조물도 병행하는 방식
3.공기 단축 및 공간 활용도 증가
